Konfigurasi PPP 3 Router di Cisco Packet Tracer

August 05, 2016 0
KONFIGURASI PPP
(POINT TO POINT)
          Hay sobat, pada kesempatan ini saya akan memberikan cara konfigurasi PPP pada Cisco Packet Tracer yang telah saya praktekkan pada hari ini. Yuk langsung saja ke langkah-langkahnya.

A. PENGERTIAN
         PPP (point to point protocol) yang merupakan salah satu jenis koneksi WAN  dalam suatu jaringan komputer internetwork, PPP menyediakan metode untuk megirimkan multi-protocol datagram melalui koneksi point to point. Protocol ini menjadi sangat terkenal dan begitu banyak diterima sebagai metoda encapsulation WAN khususnya dikarenakan dukungannya terhadap berbagai macam protocol seperi IP; IPX; AppleTalk dan banyak lagi.

           Arsitektur dasar PPP berlapis dan lapisan paling bawah adalah LCP atau Link Control Protocol. Link Control Protocol bertanggung jawab untuk membuat sambungan. Internet Packet control protocol atau IPCP mengirim dan menerima paket-paket melalui link yang didirikan oleh Link Control Protocol atau LCP.

PPP terdiri dari 3 komponen utama :
  • Metode untuk enkapsulasi multi-protocol datagram
  • LCP (Link Control Protocol), untuk membangun, mengkonfigurasi, dan menguji koneksi data link.
  • NCP (Network Control Protocol), untuk menetapkan dan mengkonfigurasi protokol jaringan lapisan yang berbeda.

Fitur PPP, berikut ini adalah fitur kunci dari protocol ini :

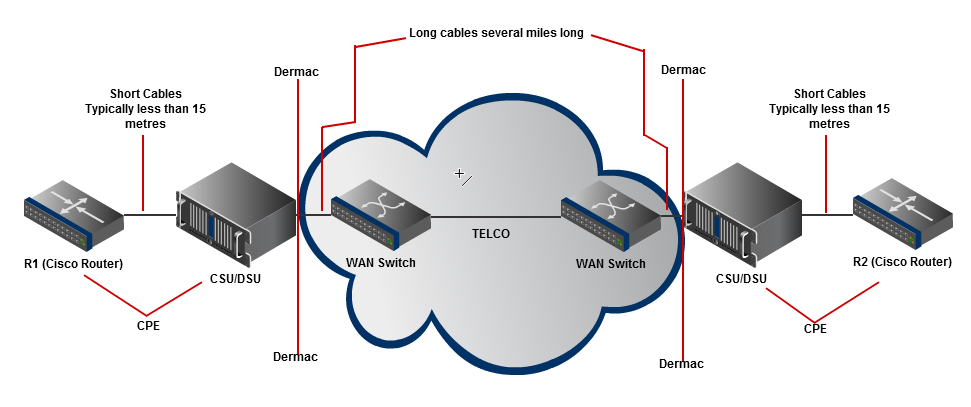

  • PPP beroperasi melalui koneksi interface piranti Data Communication Equipment (DCE) dan piranti Data Terminal Equipment (DTE).
  • Dapat beroperasi pada kedua modus synchronous (dial-up) ataupun asynchronous dan ISDN.
  • Tidak ada batas transmission rate
  • Keseimbangan load melalui multi-link
  • LCP dipertukarkan saat link dibangun untuk mengetest jalur dan setuju karenanya.
  • Mendukung berbagai macam protocol layer diatasnya seperti IP; IPX; AppleTalk dan sbgnya.
  • Mendukung authentication kedua jenis clear text  PAP (Password Authentication Protocol) dan enkripsi CHAP (Chalange Handshake Authentication Protocol)
  • NCP meng-encapsulate protocol layer Network dan mengandung suatu field yang mengindikasikan protocol layer atas.

Cara Kerja Point to Point Protocol :
  • Point to Point Protocol mengikuti system nitifikasi alamat dan menggunakan alamat IP kerja dial-up dan IP Address.
  • Point to Point Protocol menyediakan dua metode otentikasi, yaitu : Password Authentication Protocol, yang menggunakan Password untuk mengotentikasi. dan Challenge Handshake Authentication Protocol, yang menggunakan handshake server dengan dial-up sebagai otentikasi.
  • Point to Point Protocol memungkinkan berbagai jenis Protocol beroperasi pasa flatform dan link yang sama.
  • Point to Point Protocol memeriksa link yang sudah dibentuk oleh Protocol, termasuk yang disebut dengan Fasilitas Link Level Echo untuk memeriksa link beroperasi dengan baik.
B. LATAR BELAKANG


C. ALAT DAN BAHAN
        - Laptop
        - Aplikasi Cisco Packet Tracer

D. MAKSUD DAN TUJUAN
          Tujuannya untuk megirimkan multi-protocol datagram melalui koneksi point to point. Protocol ini menjadi sangat terkenal dan begitu banyak diterima sebagai metoda encapsulation WAN khususnya dikarenakan dukungannya terhadap berbagai macam protocol

E. TAHAPAN PELAKSANAAN KEGIATAN
1. Sebelumnya siapkan terlebih dahulu seperti topologi di bawah ini :
2. Agar setiap router dapat saling terhubung dengan protocol ppp maka harus terjadi handshake antara dua sisi PPP, yaitu dengan mengunakan validasi username dan password. pada simulasi ini username memakai nama hostname masing masing router dengan password ppp-pap untuk authentikasi PAP sedangkan ppp-chap untuk authentikasi CHAP.

3. Setelah koneksi PPP berhasil dibuat, yang perlu dilakukan adalah melakukan routing, anda bisa pilih routing dinamis (RIP, OSPF atau EIGRP) atau routing statis sebagai routing protocolnya. Oke.. Lanjut, kita mulai konfigurasi router nya,  Klik icon router, buka mode konfigurasi command line interface, ketikan perintah konfigurasi dibawah ini :

Konfigurasi R1 :
          Router>enable
          Router#configure terminal
          Router(config)#hostname R1
          R1(config)#username R2 password ppp-pap
          R1(config)#interface se2/0
          R1(config-if)#ip address 10.0.0.1 255.0.0.0
          R1(config-if)#encapsulation ppp
          R1(config-if)#ppp authentication pap
          R1(config-if)#ppp pap sent-username R1 password ppp-pap
          R1(config-if)#no shutdown
          R1(config-if)#exit
          R1(config)#interface fastEthernet 0/0
          R1(config-if)#ip address 192.168.10.1 255.255.255.0
          R1(config-if)#no shutdown
          R1(config-if)#exit
          R1(config)#

Konfigurasi R2 :
          Router>enable
          Router#configure terminal
          Router(config)#hostname R2
          R2(config)#username R1 password ppp-pap
          R2(config)#username R3 password ppp-chap
          R2(config)#interface se2/0
          R2(config-if)#ip address 10.0.0.2 255.0.0.0
          R2(config-if)#clock rate 64000
          R2(config-if)#encapsulation ppp
          R2(config-if)#ppp authentication pap
          R2(config-if)#ppp pap sent-username R2 password ppp-pap
          R2(config-if)#no shutdown
          R2(config-if)#exit
          R2(config)#interface serial 3/0
          R2(config-if)#ip address 20.0.0.2 255.0.0.0
          R2(config-if)#encapsulation ppp
          R2(config-if)#ppp authentication chap
          R2(config-if)#no shutdown
          R2(config-if)#exit
          R2(config)#

Konfigurasi R3 :
          Router>enable
          Router#configure terminal
          Router(config)#hostname R3
          R3(config)#username R2 password ppp-chap
          R3(config)#interface se3/0
          R3(config-if)#ip address 20.0.0.1 255.0.0.0
          R3(config-if)#clock rate 64000
          R3(config-if)#encapsulation ppp
          R3(config-if)#ppp authentication chap
          R3(config-if)#no shutdown
          R3(config-if)#exit
          R3(config)#interface fastEthernet 0/0
          R3(config-if)#ip address 192.168.20.1 255.255.255.0
          R3(config-if)#no shutdown
          R3(config-if)#exit
          R3(config)#

Setelah koneksi PPP telah berhasil dibuat, hal terkahir yang perlu dilakukan untuk konfigurasi ini adalah routing protocol, anda boleh memilih routing protocol sesuai selera anda, routing protocol yang saya gunakan pada konfigurasi ini adalah OSPF.


 Konfigurasi R1 OSPF
          R1(config)#router ospf 10
          R1(config-router)#network 10.0.0.0 255.255.255.0 area 0
          R1(config-router)#network 192.168.10.0 0.0.0.255 area 0
          R1(config-router)#log-adjacency-changes
          R1(config-router)#exit
          R1(config)#exit
          R1#copy running-config startup-config
          Destination filename [startup-config]?
          Building configuration...
          [OK]


Konfigurasi R2 OSPF
          R2(config)#router ospf 10
          R2(config-router)#network 10.0.0.0 255.255.255.0 area 0
          R2(config-router)#network 20.0.0.0 255.255.255.0 area 0
          R2(config-router)#log-adjacency-changes
          R2(config-router)#exit
          R2(config)#exit
          R2#copy running-config startup-config
          Destination filename [startup-config]?
          Building configuration...
          [OK]

Konfigurasi R3 OSPF
          R3(config)#router ospf 10
          R3(config-router)#network 20.0.0.0 255.255.255.0 area 0
          R3(config-router)#network 192.168.20.0 0.0.0.255 area 0
          R3(config-router)#log-adjacency-changes
          R3(config-router)#exit
          R3(config)#exit
          R3#copy running-config startup-config
          Destination filename [startup-config]?
          Building configuration...
          [OK]

Sekarang silahkan coba ping antar Client atau PC nanti jika hasilnya seperti berikut makan konfigurasi anda telah berhasil.


F. REFERENSI
https://ganishare.blogspot.co.id

G. KESIMPULAN
         PPP (point to point protocol) yang merupakan salah satu jenis koneksi WAN  dalam suatu jaringan komputer internetwork, PPP menyediakan metode untuk megirimkan multi-protocol datagram melalui koneksi point to point. Protocol ini menjadi sangat terkenal dan begitu banyak diterima sebagai metoda encapsulation WAN
