Konfigurasi OSPF Cisco Packet Tracer
Hay kawan, disini saya akan memberikan sedikit ilmu tentang konfigurasi jaringan menggunakan menggunakan protokol OSPF, simak langkah-langkah dari awal sampai akhir ya kawan.
A. PENGERTIAN
Open Shortest Path First (OSPF) adalah sebuah protokol routing otomatis (Dynamic Routing) yang mampu menjaga, mengatur dan mendistribusikan informasi routing antar network mengikuti setiap perubahan jaringan secara dinamis. Untuk lebih lengkapnya bisa klik disini.
B. LATAR BELAKANG
Disini saya membuat jaringan yang berbeda-beda, di jaringan berbada mana bisa sih saling terhubung ? maka dari itu saya pada kali ini menggunakan cara Routing Dinamic OSPF.
C. ALAT DAN BAHAN
1. Laptop atau PC
2. Aplikasi Cisco Packet Tracer
D. MAKSUD DAN TUJUAN
Tujuannya untuk menghubungkan beberapa network menggunakan teknik Routing Dinamic OSPF.
E. TAHAPAN PELAKSANAAN KEGIATAN

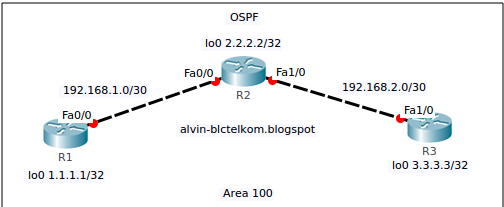

1. Sebelumnya kita buat topologi seperti gambar di bawah ini :
2. Jika sudah di buat topologinya sekarang kita konfigurasi terlebih dahulu pada masing-masing router, sebagai pengenal ke router lain.
---------------------------------------------------------------------
Untuk Router 1
Router>en
Router#conf t
Router(config)#int lo0
Router(config-if)#ip addr 1.1.1.1 255.255.255.255
Router(config-if)#ex
Router(config)#int fa0/0
Router(config-if)#ip addr 192.168.1.1 255.255.255.252
Router(config-if)#no sh
Router(config-if)#ex
---------------------------------------------------------------------
Untuk Router 2
Router>en
Router#conf t
Router(config)#int lo0
Router(config-if)#ip addr 2.2.2.2 255.255.255.255
Router(config-if)#ex
Router(config)#int fa0/0
Router(config-if)#ip addr 192.168.1.2 255.255.255.252
Router(config-if)#no sh
Router(config-if)#ex
Router(config)#int fa1/0
Router(config-if)#ip addr 192.168.2.1 255.255.255.252
Router(config-if)#no sh
Router(config-if)#ex
---------------------------------------------------------------------
Untuk Router 3
Router>en
Router#conf t
Router(config)#int lo0
Router(config-if)#ip addr 3.3.3.3 255.255.255.255
Router(config-if)#ex
Router(config)#int fa1/0
Router(config-if)#ip addr 192.168.2.2 255.255.255.252
Router(config-if)#no sh
Router(config-if)#ex
---------------------------------------------------------------------
3. Sekarang kita konfigurasi Routing
---------------------------------------------------------------------
Untuk Router 1
Router>en
Router#conf t
Router(config)#router ospf 10
Router(config-router)#net 192.168.1.0 0.0.0.3 area 100
Router(config-router)#net 1.1.1.1 0.0.0.0 area 100
Router(config-router)#ex
Router>en
Router#conf t
Router(config)#router ospf 10
Router(config-router)#net 192.168.1.0 0.0.0.3 area 100
Router(config-router)#net 1.1.1.1 0.0.0.0 area 100
Router(config-router)#ex
---------------------------------------------------------------------
Untuk Router 2
Router>en
Router#conf t
Router(config)#router ospf 10
Router(config-router)#net 192.168.1.0 0.0.0.3 area 100
Router(config-router)#net 192.168.2.0 0.0.0.3 area 100
Router(config-router)#net 2.2.2.2 0.0.0.0 area 100
Router(config-router)#ex
Router>en
Router#conf t
Router(config)#router ospf 10
Router(config-router)#net 192.168.1.0 0.0.0.3 area 100
Router(config-router)#net 192.168.2.0 0.0.0.3 area 100
Router(config-router)#net 2.2.2.2 0.0.0.0 area 100
Router(config-router)#ex
---------------------------------------------------------------------
Untuk Router 3
Router>en
Router#conf t
Router(config)#router ospf 10
Router(config-router)#net 192.168.2.0 0.0.0.3 area 100
Router(config-router)#net 3.3.3.3 0.0.0.0 area 100
Router(config-router)#ex
Router>en
Router#conf t
Router(config)#router ospf 10
Router(config-router)#net 192.168.2.0 0.0.0.3 area 100
Router(config-router)#net 3.3.3.3 0.0.0.0 area 100
Router(config-router)#ex
---------------------------------------------------------------------
F. REFERENSI
G. KESIMPULAN
Open Shortest Path First (OSPF) adalah sebuah protokol routing
otomatis (Dynamic Routing) yang mampu menjaga, mengatur dan mendistribusikan informasi routing antar network mengikuti setiap
perubahan jaringan secara dinamis.
Jika masih tejadi masalah pada konfigurasi silahkan tinggalkan komentar.
Semoga bermanfaat.
